FTT6000-H組態式配電網動模系統

產品介紹

可用于前瞻研究、生產支撐、功能測試與新技術驗證，可為配電網新設備、配網自動化新技術的功能性測試驗證提供一個開放的試驗平臺。不斷提升配網技術水平，推動配網高標準高質量發展，為現代化一流配電網建設提供技術支撐手段。

組態式配電網動模系統使用400V或者690V電壓等級等比模擬10kV配電網，系統靈活可組態，可實現配電網絡、故障位置、接地方式、負荷或分布式電源接入、待測終端接入的靈活組態。

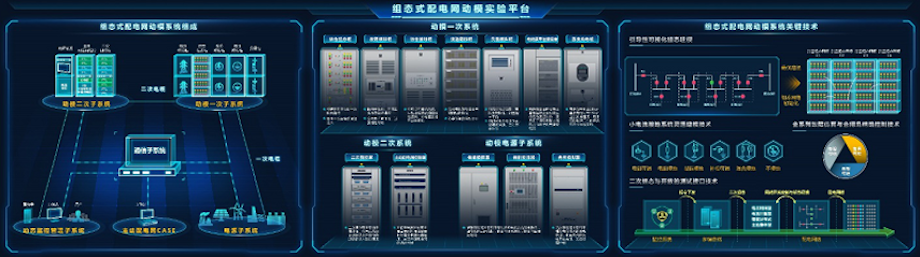

系統組成

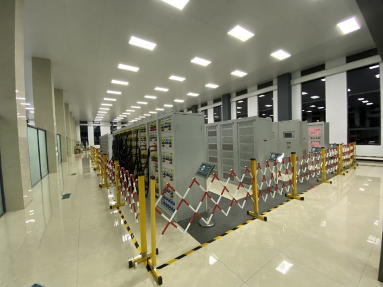

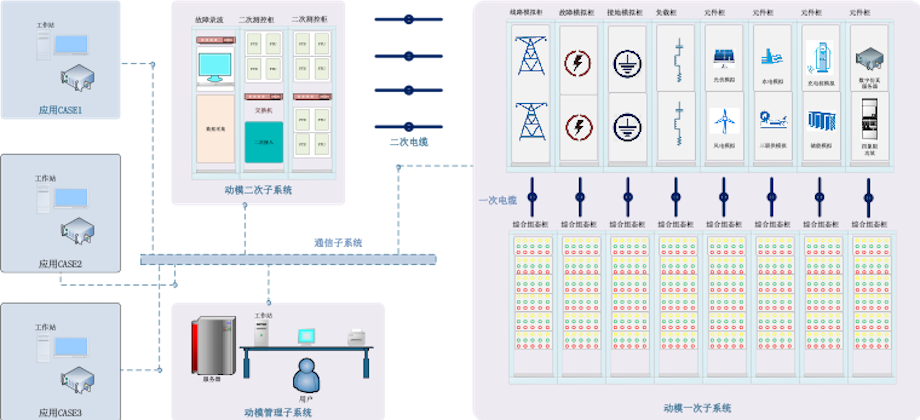

FTT6000組態式配電網動模系統由一次系統、二次系統、通信系統、監控管理系統以及各種CASE等多個子系統組成。組態式動模系統的各設備均以標準屏柜方式安裝，可根據用戶的需求、場地及資金等靈活配置，各子系統通過一二次電纜和通信電纜將其連接形成組態式配電網動模系統。系統主要包括：

1. 模擬電源

2. 綜合組態屏

3. 線路阻抗屏

4. 故障模擬屏

5. 綜合接地屏

6. 負荷模擬屏

7. 光伏模擬器與儲能模擬器

系統特點

1. 平臺式動模環境，平臺與案例分離，可疊加不同的應用場景；

2. 采用2個電壓等級，分別模擬中壓配電網與低壓智能臺區，既可以獨立進行模擬測試，又可以進行配電網與低壓臺區的聯合模擬測試；

3. 采用組態式模型構建技術，配電網架靈活多變，可實現任意饋線自動化模式的構建；

4. 模型組態、測試方案編輯、測試方案執行、測試過程監控、測試結果分析一體化設計；

5. 系統接線導引表自動生成，內置多種配電網絡與實驗場景，快速形成實驗環境；

6. 海量試驗場景與快速部署控制。

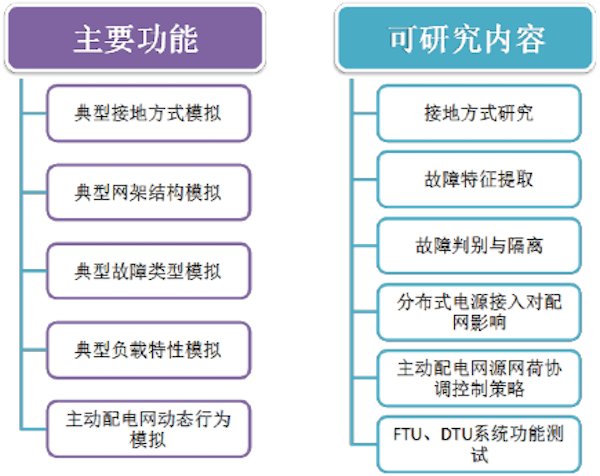

典型應用

1. 饋線自動化設備的系統功能測試；

2. 不同接地方式下單相接地故障模擬與故障定位算法功能驗證；

3. 饋線自動化系統對網架結構變化的適應性功能測試；

4. 分布式電源接入對饋線自動化的影響研究；

5. 配網多工況下單相接地故障定位算法功能驗證；

6. 主動配電網“源-網-荷-儲” 協調優化控制技術；

7. 電壓暫降監測、分析、治理技術的研究與驗證；

8. 小電流接地選線功能驗證。

9. 配網FTU/DTU系統功能測試等。
