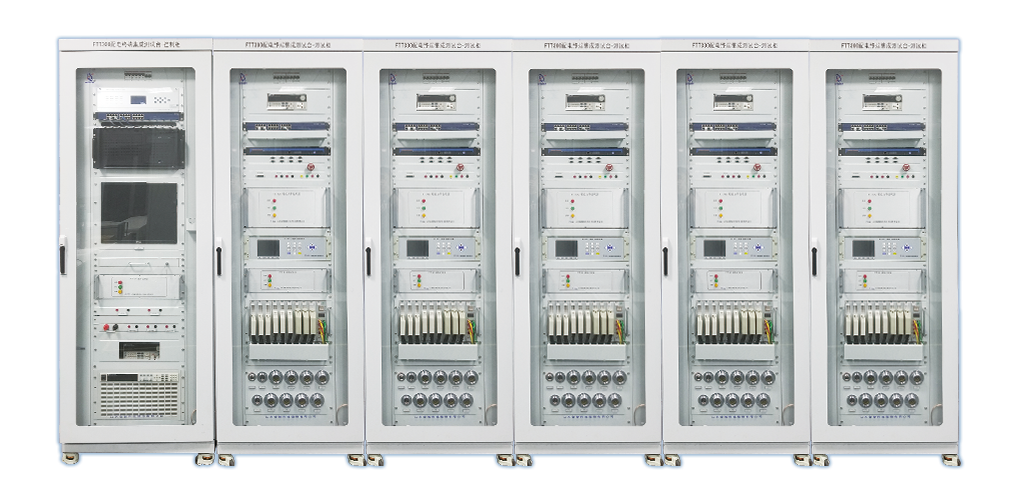

FTT300配電終端集成測試系統

FTT300 配電終端自動化檢測平臺，由 1 個負責總體控制的控制屏與多個負責終端接入的測試屏組成；控制屏與測試屏之間通過通信總線實現統一控制，每個測試屏都有獨立的功率源。

控制屏包括網絡交換機，控制主機、電子掃碼槍與電子負載儀等，可以實現對電源模塊的測試以及配電終端全局測試的啟動，控制與報表輸出。

測試屏由包括功率源，多路擴展裝置，接口單元等組成，每個測試屏都可以實現各種FTU、DTU 的測試。

產品功能

?采用了一主多從模式，每個測試屏的終端接入，測試，拆卸獨立，測試界面清晰易辨，非常容易實現根據測試規模進行擴展

 ?每個測試屏都可以測試 DTU 與 FTU，有多少個測試屏，就可以測試多少個DTU

?采用全航插接口，接線效率比較高

?完整管理了整個測試過程，樣品掃描輸入、測試、報表生成

?對 DTU 所有回路進行測試

可選增強功能

?  柔性對接裝置：為提高測試效率和測試臺的周轉率，可以選配柔性對接裝置。工作原理：FTU/DTU核心裝置通過端子接入柔性對接裝置，柔性對接裝置通過航插與FTT300測試屏對接。測試屏進行自動閉環測試的同時，在倉庫里可以做FTU/DTU與柔性對接裝置的接線，待測試完成后，只要通過插拔航插，換上載有待測FTU/DTU的柔性對接裝置，即可開始新一輪的測試，避免了測試完成后，長時間的接線等待。

?  小信號轉換裝置：為使測試系統適配一二次融合成套開關二次部分小信號的測試，可以選配小信號轉換裝置。該裝置可將配電終端檢測系統輸出的滿幅度零序電壓和零序電流信號轉換為零序電壓小信號和零序電流小信號，并且零序電流小信號根據待測設備零序電流互感器的變比的不同設置有多個檔位，可以滿足不同類型配電終端的測試需求。

?  16路DTU同時接入測試組件：FTT300配電終端集成測試系統，缺省配置為8路DTU同時接入測試，該組件能滿足16路DTU同時接入測試。
