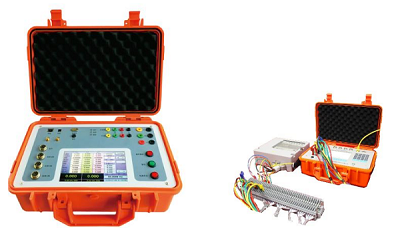

FTT150終端現場校驗儀
隨著配電自動化的深入,配變終端集中大批量現場安裝,現場人員的工作強度和難度大大增大,急需一款綜合儀器,滿足現場施工需求。FTT150-X11是一款用于終端現場安裝時線路故障排查、TTU核心單元數據校驗的儀器,也可以實現線路投運前后配變變壓器參數核查、損耗檢測。
產品功能
?便攜式設計
?配備與配變終端配套的快接式插口,10秒快速形成現場快速對照與測試接線
?閉環誤差自動計算,差異報告自動生成
?可與FTT300形成全工作量程自動測試系統
?諧波測量、接線錯誤、綜合誤差、 CT變比
主要特點
?結構緊湊、價格適中
?5mA情況下查線、排除故障
?精度0.05%、最大測量電壓480V、電流25A
?分析2~63次諧波,精度CLASS A
?支持多種無功計算算法
?同時支持一次和二次鉗表,最大選配1500A,測量TA變比,測量 PT、CT 二次負荷
?測線路的綜合誤差檢測
?無需PC,分析儀與TTU直接交互數據,以表格形式顯示對比數據
基本參數
類型 | 項目 | 范圍 | 準確度 |
電壓測量 | 大電壓 | 30~480V | 0.05%RG |
電流測量 | 直接輸入 | 100mA~25A | 0.05%RG |
小鉗表 | 100mA~25A | 0.2%RG | |
大鉗表 | 100~1500A(選配) | 0.5%RG | |
有功功率 | 直接輸入 | 2W~12000W | 0.05%RG |
無功功率 | 直接輸入 | 2W~12000W | 0.1%RG |
諧波 | 直接輸入 | 2~63次 | CLASS A |
頻率 | 45~65Hz | 0.001Hz | |
相位 | 直接輸入 | 180~-180 | 1’ |
電能脈沖 | 1-999999 r/Kwh | ||
時鐘脈沖 | 1-999秒 | 0.2秒/天 | |
重量 | 3KG | 防水機箱 |
