故障模擬柜

產品介紹

FTT600E故障模擬柜主要用于配電網動模系統、微電網系統或者低壓智能臺區系統中進行故障模擬，可以模擬單相接地故障、兩相短路故障、兩相短路接地故障、三相短路故障、三相短路接地故障等，且故障過渡電阻支持多檔位有級調節，故障過渡電阻的大小可根據用戶的需求進行定制，同時可實現故障合閘角在0~360°的連續調節和精確控制。

FTT600E故障模擬柜主要由FTT610故障合閘角控制器、FTT620故障控制器、故障模擬組件及其他零件組成，所有部件集成在一臺標準機柜中。FTT600E故障模擬柜支持本地/遠程操作切換，可通過本地人機界面進行設置與操控，或通過網口與上位機進行遠程通信及控制。產品提供開放的規約文檔，方便用戶進行系統集成或二次開發。

功能范圍

1. 支持多種配網典型故障的模擬，包括單相接地故障、兩相短路故障、兩相短路接地故障、三相短路故障、三相短路接地故障。

2. 故障電阻有級可調，過渡電阻大小可根據用戶需求定制。

3. FTT610故障合閘角控制器采用精密的過零檢測與硬件觸發晶閘管技術，可實現故障合閘角的0~360°精確控制。

4. 具有異常保護功能，包括電壓異常保護、過溫保護、過流保護、斷路器保護跳閘等。

5. 提供開放的通信規約，支持用戶進行系統集成、二次開發。

技術參數

1. 供電電源及環境

    1) 電源供電方式：AC200V~240V

    2) 輸入：三相三線制，380V或者690V

    3) 輸入電纜線徑要求：≥35mm2

    4) 額定工作環境溫度：-10℃~+50℃

    5) 存儲環境要求：溫度-20℃~+70℃

    6)  濕度：≤90%，無凝結

2. FTT610合閘角控制器技術參數

    1) 輸入電壓：690V或者380V

    2) 最大導通電流：500A（有效值）

    3) 輸入接口：A、B、C

    4) 輸出接口：A、B、C

    5) 故障合閘角控制控制方式：三相獨立控制

    6) 故障合閘角控制精度：3°

    7) 三相電壓、三相電流采樣

    8) 晶閘管導通時間可調，精確到0.1ms

    9) 1路標準RJ45接口，10/100M自適應

    10) 2路RS485標準串口，串口波特率：300~115200bps

    11) 支持高精度IRIG-B對時

    12) 保護方式：過溫保護、過流保護、電壓異常保護

3. FTT620故障控制器技術參數

    1) 開出：18組開出，開出均為220V有源接點輸出

    2) 故障模擬類型：單相接地故障、兩相短路故障、兩相短路接地故障、三相短路故障、三相短路接地故障

    3) 1路標準RJ45接口，10/100M自適應

    4) 2路RS485標準串口，串口波特率：300~115200bps

    5) 支持高精度IRIG-B對時

    6) 保護方式：過溫保護

4. 故障模擬組件技術參數

    故障過渡電阻精度：0.2%

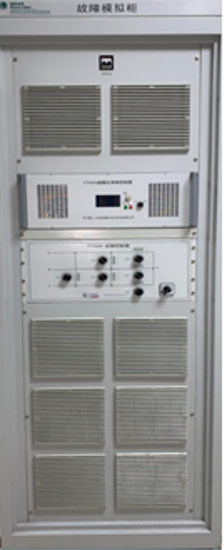

產品展示
