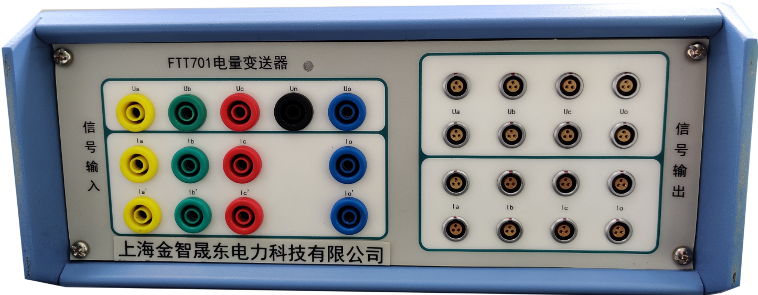

FTT701電量變送器

FTT701是一款將常規電壓信號（例：100V）、電流（例：1A）轉換成深度融合終端的3.25V/1V的小信號電壓和電流的信號轉換裝置，定制了零序電壓和零序電流，比大信號源源直接輸出100mV以下有更高的精度和穩定度。

功能特點

?  有源信號變換零磁通技術保證信號轉換的低失真度和高穩定度。

?大信號信號輸入采用電力線對接源的香蕉插座，輸出采用屏蔽電纜，一組信號直接航插對接FTT150多功能表，避免信號干擾，節約用戶接線時間，方便快捷。

基本參數

應用場景

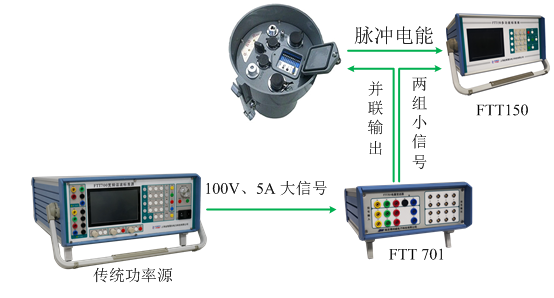

典型應用：利用傳統功率源對一二次融合終端進行調試、校準、測試

利用廠家自有的傳統功率源或繼保儀，施加常規的大信號電量，經過FTT701電量變送器轉換成一二次融合需要的小信號，小信號并聯輸出2組，一組提供一二次融合終端進行采樣，一組提供給FTT150-B42進行計算，這樣就可以利用FTT150-B42采樣和計算所得的數據作為標準參考對配電終端調試、校準、測試。

解決了用源輸出小電壓無法計算功率的問題，F(xiàn)TT150具備16通道同步采樣（其中一組EVT，一組ECT），同時生成電壓、電流、有功功率，無功功率、諧波、頻率、相位。

解決了電量變送器無法獲得輸出精度，相位有誤差的問題。FTT150多功能標準表比差精度0.05%，角差小于1’，可以作為標準進行出廠電壓、電流、功率校準。
