光伏模擬平臺

產品介紹

光伏模擬柜可模擬光伏電站自動啟動、運行、并網過程;模擬不同材質典型光伏組件(單晶硅、多晶硅、銅銦鎵硒薄膜電池)、不同光照強度、不同組件溫度下光伏陣列的發電狀況。使用光伏模擬柜模擬真實光伏發電系統有功、無功功率控制,可以模擬調度系統對電站的有功功率和無功功率控制;具備觸摸屏可以方便本地操作;具備遠程控制接口,可以連接后臺;具備模擬軟件,方便進行光伏發電模擬系統的操作。

光伏模擬柜由30kW光伏模擬電源與50kW光伏逆變器組成。光伏模擬電源可模擬光伏發電系統直流輸出特性,光伏逆變器完成DC-AC變換并網。

功能范圍

1. 模擬真實光伏發電系統的啟動、停止、運行、并網過程;

2. 模擬真實光伏發電系統與電網、分布式電源的互動運行、自啟動/停機運行;

3. 模擬真實光伏發電系統的控制系統,支持遠方/就地設置定值、參數等操作;

4. 具備真實光伏發電系統最大功率追蹤(MPPT)功能;

5. 模擬真實光伏發電系統有功、無功功率控制,可以模擬調度系統對電站的有功功率和無功功率控制;

6. 模擬真實發電系統典型光照強度下發電狀況;

7. 模擬真實發電系統不同材質典型光伏組件(單晶硅、多晶硅、銅銦鎵硒薄膜電池等)發電狀況;

8. 模擬真實發電系統不同溫度下光伏陣列的發電狀況;

9. 具備自動并網鎖相功能,可自動并網;

10. 具備測試最大功率點(MPPT)追蹤能力;

11. 測量系統的各項電氣參數,實時記錄各項電氣參數;

12. 可以自定義參數功能,模擬任意開路電壓、短路電流及最大功率點電壓、電流下的光伏發電狀況;

13. 具備快速以太網通信接口和RS485接口,提供開放式MODBUS規約,便于接入監控系統或者外部的控制系統;

14. 具備單獨直流輸出接口,直流側具備恒壓、恒流、模擬IV曲線功能;

15. 平臺具備完善的自檢功能;

16. 具備完善的保護功能,實現過、欠壓,過、欠頻,過流,過溫,短路,反接等故障保護。

技術參數

1. 光伏模擬電源技術參數

輸入

三相三線380V±38V47Hz~63Hz

輸出

電壓

0V-1000V

電流

0-15A

功率

0-15kVA

顯示方式


VFD顯示,中英文菜單

設置精度(編程精度)?

電壓

≤±0.15F.S%,分辨力0.1V

電流

≤±0.4F.S%   分辨力0.1A

測量精度(回讀精度)

電壓

≤±0.15F.S%  分辨力0.01V

電流

≤±0.4F.S%   分辨力0.01A

源效應

電壓: ± 0.02% F.S   電流: ±0.05% F.S  380VAC±10%輸入,負載不變)

負載效應

電壓: ± 0.05% F.S   電流: ±0.1% F.S   380VAC輸入電壓,空載到滿載)

噪聲

65db

效率

0.85380VAC輸入、滿載)

模擬接口設置精度

電壓:±04%F.S(0-5V),0.8% F.S(0-10V) 電流:±1% F.S OVP:±1% F.S

保護功能

輸入缺相保護、輸出過壓保護、過熱保護、短路保護

引線壓降補償

5%40-100V),2%>100V

通信功能

RS485

溫漂?

電壓:0.02%Vmax/ 電流:0.03%Vmax/

工作環境

室內型;工作溫度0-50℃,濕度10-95%,無凝露,存儲溫度:-25-65

體積

429mm×132mm×610mmW×H×D

重量

37kg

2. 光伏逆變器技術參數

最大輸入功率

54300W

最大輸入電壓

1100V DC

MPPT電壓范圍

200~1100V

額定輸出功率

48000W

最大輸出功率

53000W

最大輸出電流

56.7A

直流分量

<0.5%In

功率因數范圍

可調范圍0.8 (超前0.8,滯后0.8

最大效率

99%

通信接口

RS485

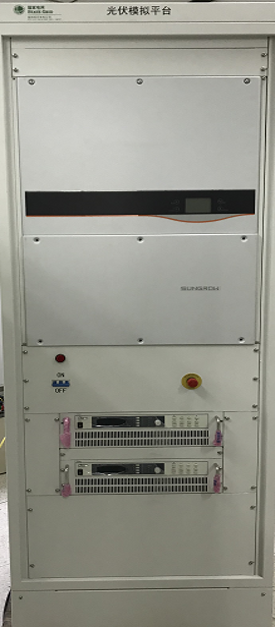

產品展示

圖片 1
