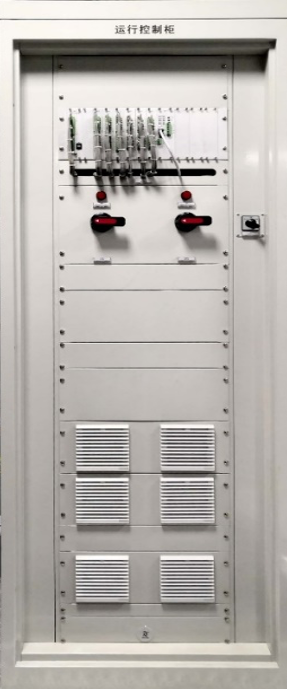

運行控制柜
產品介紹
運行控制柜主要用于饋線自動化培訓系統中用于配電網架結構的模擬、配電網短路與接地等多工況的物理模擬、多個網絡開關的特征電氣量的輸出。運行控制柜解決了考慮到一次開關PT與CT,需在一次側注入較大電流的安全隱患,并基于狀態量反饋的二次信號同步發生與注入方法,可在等效配電網絡中開展故障模擬,并將電氣量同步注入到各終端,且現場開關變位后,通過狀態量反饋的方式控制等效配電網絡的開關狀態實現運行工況的實際模擬。
同時結合場景模擬控制器,可對故障發生位置、故障類型、故障發生時刻、故障持續時間等進行靈活設置。且運行控制柜可實現真實故障的模擬,故障過渡電阻靈活可調,觸發與持續時間可設、短路電流與接地零流可靈活變化,可結合不同模式的FA開展定值策略的培訓。
技術參數
1. 模擬變電站
1) 額定電壓:380V
2) 變比:0.38/0.22kV
3) 聯接方式:YN/Y0
4) 短路阻抗比:4%
5) 容量:3kVA。
2. 模擬網架:
1) 網架規模根據需求定制
2) 故障點根據需求定制
3. 電壓模擬輸出
1) 每個開關輸出Ua、Ub、Uc、U0
2) 輸出精度:0.5%
4. 電流模擬輸出
1) 每個開關輸出Ia、Ib、Ic、I0
2) 輸出精度:0.5%
5. 故障模擬功能
1) 短路故障時故障電流:1A~10A可調;
2) 單相接地故障時零序電流0.3A~1A可調,零序電壓:30V~100V可調;
3) 故障類型:可模擬單相接地故障、兩相短路故障;
4) 故障發生點位置:可在網絡的任意位置模擬故障;
5) 故障過渡電阻精度:0.2%,故障過渡電阻可實現25Ω~279Ω可調,調節步長為1Ω;
6) 保護方式:過溫保護。
6. 擴展輸出
1) 開關量輸入:72路;
2) 開關量輸出:24路。
3) 內含控制器控制網絡狀態、故障場景,且支持104規約,便于上位機軟件進行集成開發和控制。
