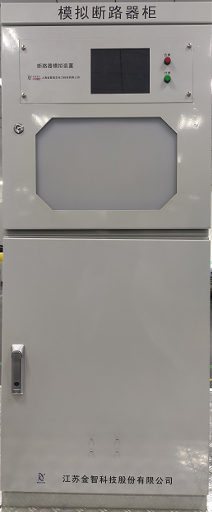

模擬斷路器
產品介紹
模擬斷路器主要針對饋線自動化培訓系統現場場地受限,或者無足夠資金購買實際柱上開關或者環網柜的場合,同時也可用于模擬開關的不同線圈電阻,用于配電終端操作電源帶載能力測試。
該裝置既可獨立使用,也可集成于饋線自動化培訓系統中作為模擬開關使用。裝置采用8英寸高清觸摸屏進行所有參數的設置與顯示,可手動或自動使斷路器分閘或合閘,具備分合閘觸點與操作電源觸點??稍O(shè)置分合閘操作電壓大小,分合閘時間,通過配網自動化終端(不需要開關本體)與微型模擬斷路器直觀模擬線路,同時也可對現場開關異常狀態進行模擬,如開關拒動、慢動等。
技術參數
1. 供電電源及環境要求
1) 電源供電方式:24V~48VDC;
2) 輸入接口:儲能、控合、控分、公共, DC 24V/48V或AC24V/48V;
3) 輸出接口:A、B、C、D合,合位、分位、儲能、公共;
4) 額定工作環境:-10℃~+50℃,濕度≤95%,無凝結;
5) 存儲環境要求:溫度-20℃~+70℃,平均濕度≤90%,無凝結。
2. 分合閘時間
1) 分閘時間:20~120ms;
2) 合閘時間:40~600ms。
3. 分合閘時間精度
1) 直流操作電壓:<1ms;
2) 交流操作電壓:< 7ms。
4. 分合閘電壓
1) 分閘電壓;DC 24V/48V或AC24V/48V;
2) 合閘電壓:DC 24V/48V或AC24V/48V。
