FTT6000-AD數字物理混合組態式配電網動模系統

產品介紹

本系統采用數字物理混合仿真技術，結合數字仿真與動模仿真各自的優勢。動模仿真系統作為數字仿真的校驗，并提供配網設備真實物理特性；數字仿真擴大動模仿真的規模局限性，使得實驗平臺不受電網規模、電壓等級、新設備接入的限制。實驗平臺較以往具有更多的研究能力，可以進行分布式能源集群運行控制、交直流混合微電網、主配網聯合運行控制技術、分布式能源對配網影響等技術的相關研究。

系統組成

1. 物理動模仿真

    系統采用690V電壓等級等比模擬10kV中壓配電網，系統靈活可組態，可實現配電網架結構、故障類型、接地方式、負荷、分布式電源接入、待測終端接入等多場景的靈活組態。配電網動模系統可用于配網新設備、新技術的功能性測試驗證，可開展配電網不同接地方式的模擬與研究、多種網架結構模擬與適應性研究、配網故障研判與自愈、饋線自動化功能測試與研究、主動配電網源網荷儲協調優化控制的研究與試驗等。

2. 數字實時仿真

    數字實時仿真具有數字仿真的特點，同時具有仿真運行的實時性和閉環測試的能力，可以完成較大規模電力系統的實時仿真運行。支持主流實時仿真系統RTDS、RTLAB、ASDPSS等。

3. 功率放大器

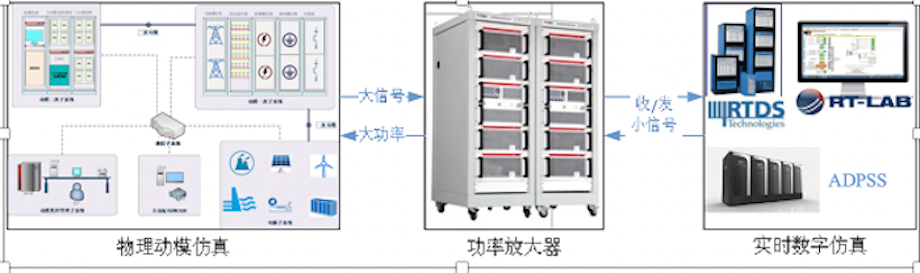

    功率放大器用以連接數字實時仿真系統和物理動模仿真系統，功率放大器將數字仿真的小信號放大后接入物理動模仿真，數字仿真作為物理動模仿真擴展的電源或負荷；同時將動模仿真上的電流反饋至數字仿真，動模仿真作為數字仿真的真實元件。一般選用四象限功率放大器以滿足能量雙向流通的要求。

系統特點

1. 先進的物理仿真技術；

2. 先進的數字仿真技術；

3. 先進的功率放大技術；

4. 數字物理混合配電網模擬仿真系統；

5. 不受電網規模、電壓等級、新設備接入的限制。

系統功能

1.基于物理動模真實直觀的特性，可開展配電網相關前瞻性研究以及設備的接入測試。動模系統可實現多種網架結構、不同接地方式、不同類型故障的真實模擬，也可接入實際智能臺區、新能源微網、FTU/DTU等測控裝置，可開展有源配電網饋線自動化技術的研究、主動配電網源網荷儲協調控制研究、電壓暫降溯源、分析與治理等新技術的研究；

2.基于數字仿真的便捷性，可擴展物理動模仿真的試驗測試能力，數字仿真可實現物理仿真不便試驗的項目，例如破壞性測試，高電壓測試等，同時可模擬物理動模不包含的電力元件設備；

3.物理動模可作為數字仿真模型的校驗，通過對比提高數字仿真模型的精確性和可信度，使得系統獲得更高的試驗認可度；

4.系統結合了數字仿真和物理動模各自的優勢，故障暫態試驗基于物理動模，其他穩態部分使用數字仿真實現，集數字仿真和物理動模的優勢于一體，揚長避短，極大提高仿真試驗?zāi)芰Α?/p>
