綜合組態屏
產品介紹

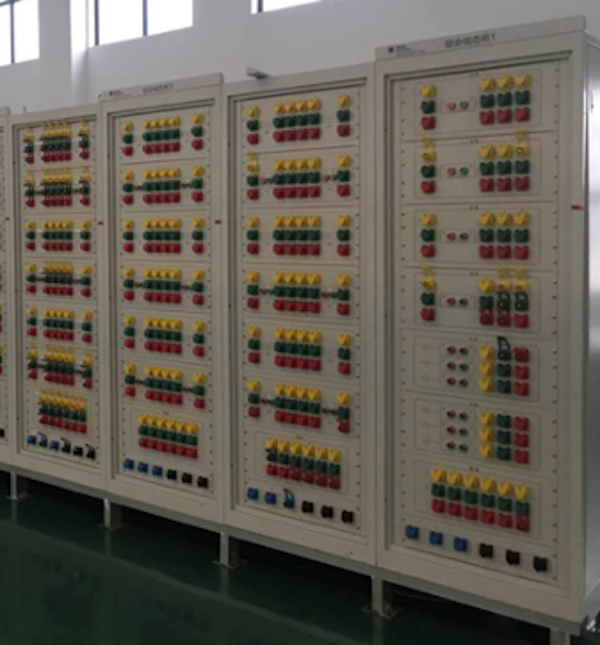

綜合組態柜作為動模一次子系統的關鍵設備,是動模系統各一次元件完成組態連接的接口。綜合組態屏將開關、模擬線路、模擬臺區、模擬故障、模擬接地方式、模擬負荷等不同設備接口進行模塊化統一,配合動模管理系統和快速生成任意配電網架的組態接線導引表,操作人員依據組態導引表可快速、正確完成配電網架的組態,系統接地方式、模擬故障位置的改變。
產品功能
1. 多種典型配電網絡網架結構的靈活組態,包括輻射型、單環網、雙環網、多分段單聯絡、多分段多聯絡、多供一備等。
2. 模擬開關電壓、電流、開關位置信號等電氣特征量均可采集,包括開關雙側電壓、零序電流等,可支持多種饋線自動化模式的電氣量采集要求。
3. 電流采集采用雙CT設計,開關位置信號采用重動繼電器設計,支持動模二次測控終端與外接待測終端同時接入,具備對外接待測終端進行饋線自動化相關功能及性能測試的條件。
技術參數
1. 供電電源及環境
1) 電源供電方式:AC200V~240V
2) 額定工作環境溫度:-10℃~+50℃
3) 存儲環境要求:溫度-20℃~+70℃
4) 濕度:≤90%,無凝結
2. 電氣量參數
1) 額定電壓:AC380V/690V,50Hz
2) 額定電流:140A
3) 電壓互感器:690/100V,精度0.5%
4) 電流互感器:100/5A,精度0.2S級
5) 開關位置遙信:無源干接點
6) 開關遙控:無源干接點
3. 柜體尺寸
尺寸:800mm×800mm×2260mm(包含門楣高度60mm)
