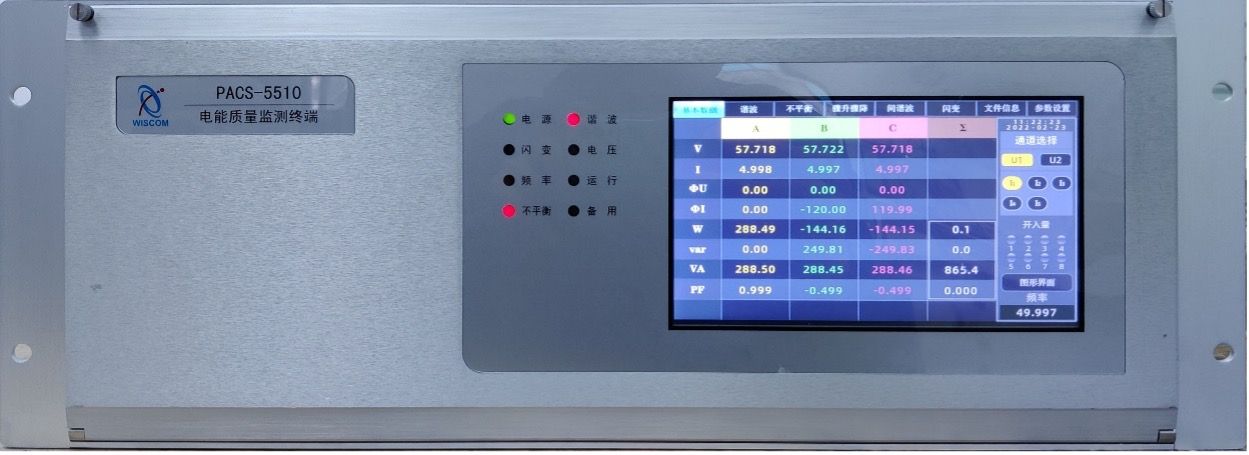

PACS-5510電能質量監測終端
隨著“雙碳”目標以及以新能源為主體的新型電力系統的提出，光伏、風電以及生物質發電等分布式能源得到了進一步發展，新能源系統含有大量電力電子設備，會導致電網公共接入點處存在嚴重的諧波電流注入，引發電網諧波污染，增加功率損耗，降低發電機、輸電線路、變壓器和負載的使用壽命，有時還會導致設備的異常運行和故障，甚至出現諧波共振現象，嚴重影響電網的電能質量。為了監測電網電能質量，有效的進行諧波源定位以及責任分?jǐn)?，江蘇金智科技股份有限公司研發了電能質量監測終端
PACS-5510是基于國產化平臺和系統而研發的電能質量監測裝置，CPU采用國產T3 CPU和紫光FPGA，系統才用國產翼輝系統，實現了完全國產化，精度達到ClassA，該裝置實現了對所有電能質量參數無縫監測分析，對諧波、閃變、暫態事件進行實時監測，分析其產生的源頭、時間和原因。適用于變電站、電廠、工礦等企業，能夠?yàn)樽冸娬?、電廠線路的電能質量狀態分析和工礦企業治理減排提供可靠的數據依據。
功能特點
? 監測線路多：2UI/10I，即2條獨立電壓線路，10條電流線路；
? 全國產化：采用國產T3 CPU和紫光FPGA作為電能質量的核心CPU，系統采用國產翼輝系統；
? 完善的電能質量監測功能，符合IEC 61000-4-30 A級標準；
?計量功能：實時計量線路的全波、基波、和諧波電能量，計量等級0.5%;
? 內嵌WEB Server，無需APP，瀏覽器即可訪問數據；
? 支持IEC61850、MODBUS通訊協議；
? 傳感器豐富：可通過串口或IO接入多達32個監測傳感器，如：溫濕度傳感器、噪聲傳感器，控制風機運行。
終端指標
配置列表
型號 | 電壓（A/B/C） | 電流(A/B/C) | 備注 |
PACS-5510A1 | 1路 | 2路 | 1、4U/84孔、就地PQDIF、IEC61850協議、雙以太網、MODBUS 協議(串口)、IRIG-B對時、系統對時、數據存儲16G； 2、A-單路電壓，B雙路電壓；4-4塊模擬板。 |
PACS-5510A2 | 1路 | 5路 | |
PACS-5510B2 | 2路 | 4路 | |
PACS-5510B3 | 2路 | 7路 | |
PACS-5510B4 | 2路 | 10路 |
基本指標
項目 | 測量范圍 | 分辨率 | 準確度 | |
頻率 | 43Hz ～ 57Hz | 0.001Hz | ±0.01Hz | |
標稱電壓（有效值） | 57.74V、220V（選配） | 0.01%UN | ±0.2%UN | |
標稱電流（有效值） | 5A、1A(選配) | 0.01%IN | ±0.2%IN | |
相位 | -180°~ 180° | 0.01° | 0.5° | |
有功功率 | 取決于電壓和電流縮放系數 | 0.1%PN | ±0.5%PN | |
功率因數 | 0.0 ~ 1.0 | 0.01 | ±0.01 | |
電壓諧波 | 2 ~ 63次 0.0~100% | 0.01% | Uh≥1%UN時5%Uh | |
Uh＜1%Uh時0.05%UN | ||||
電流諧波 | 2~63次 0.0~100% | 0.01% | Ih≥3%IN時5%Ih | |
Ih＜3%IN時0.15%IN | ||||
諧波相位 | -180°~ 180° | 1° | ±n x 1° | |
諧波功率（W） | 取決于電壓和電流縮放系數 | 0.5W | Ph ≥ 150W時 ±1%PN | |
Ph < 150W時 ±1.5W | ||||
電壓間諧波 | 1~63次 分組 0.0~100% | 0.01% | Uih≥1%UN時5%Uih | |
Uih＜1%UN時0.05%UN | ||||
電流間諧波 | 1~63次 分組 0.0~100% | 0.01% | Iih≥3%IN時5%Iih | |
Iih＜3%Ih時0.15%IN | ||||
電壓不平衡度 | 0.0 ~ 5.0% | 0.01% | ±0.15% | |
電流不平衡度 | 0.0 ~ 5.0% | 0.01% | ±0.5% | |
閃變 | 0.00 ~ 20.00 | 0.01 | ±5% | |
電壓 驟升驟降 | 幅度 | 0.0 ~ 140%UN | 0.1% UN | ±0.2% UN |
持續時間 | hh:mm:ss:mmm2 | 半個周波 | 一個周波 | |
注：1、諧波和間諧波依據GB/T 24337和IEC61000-4-7中集合的概念。 2、驟升驟降的持續時間的單位為ms，以“時：分：秒：毫秒”格式來表述。 | ||||
其他指標
項目 | 測量范圍 | 分辨率 | 準確度 | |
頻率 | 43Hz ～ 57Hz | 0.001Hz | ±0.01Hz | |
標稱電壓（有效值） | 57.74V、220V（選配） | 0.01%UN | ±0.2%UN | |
標稱電流（有效值） | 5A、1A(選配) | 0.01%IN | ±0.2%IN | |
相位 | -180°~ 180° | 0.01° | 0.5° | |
有功功率 | 取決于電壓和電流縮放系數 | 0.1%PN | ±0.5%PN | |
功率因數 | 0.0 ~ 1.0 | 0.01 | ±0.01 | |
電壓諧波 | 2 ~ 63次 0.0~100% | 0.01% | Uh≥1%UN時5%Uh | |
Uh＜1%Uh時0.05%UN | ||||
電流諧波 | 2~63次 0.0~100% | 0.01% | Ih≥3%IN時5%Ih | |
Ih＜3%IN時0.15%IN | ||||
諧波相位 | -180°~ 180° | 1° | ±n x 1° | |
諧波功率（W） | 取決于電壓和電流縮放系數 | 0.5W | Ph ≥ 150W時 ±1%PN | |
Ph < 150W時 ±1.5W | ||||
電壓間諧波 | 1~63次 分組 0.0~100% | 0.01% | Uih≥1%UN時5%Uih | |
Uih＜1%UN時0.05%UN | ||||
電流間諧波 | 1~63次 分組 0.0~100% | 0.01% | Iih≥3%IN時5%Iih | |
Iih＜3%Ih時0.15%IN | ||||
電壓不平衡度 | 0.0 ~ 5.0% | 0.01% | ±0.15% | |
電流不平衡度 | 0.0 ~ 5.0% | 0.01% | ±0.5% | |
閃變 | 0.00 ~ 20.00 | 0.01 | ±5% | |
電壓 驟升驟降 | 幅度 | 0.0 ~ 140%UN | 0.1% UN | ±0.2% UN |
持續時間 | hh:mm:ss:mmm2 | 半個周波 | 一個周波 | |
注：1、諧波和間諧波依據GB/T 24337和IEC61000-4-7中集合的概念。 2、驟升驟降的持續時間的單位為ms，以“時：分：秒：毫秒”格式來表述。 | ||||
主要功能
項目 | 具備功能 | |
監測功能 | 基本測量 | 頻率、電壓和電流有效值、電壓和電流的相位、有功功率、無功功率、視在功率、功率因數。 |
穩態數據 | 電壓偏差、頻率偏差、電壓和電流基波、電壓和電流三相不平衡度及各序分量、諧波、諧波功率、間諧波、電壓波動和閃變。 | |
暫態數據 | 電壓暫升、暫降、電壓短時中斷。 | |
顯示功能 | 7寸彩色TFT液晶顯示屏，分辨率為800*480像素，顯示被監測電能質量參數的實時數據。 | |
通訊接口 | 提供了1路EIA RS485，2個以太網接口，1路RS232C，以實現裝置的遠程和就地管理、參數設置、監測數據的實時傳輸或定時提取存儲記錄。提供8路可編程開關量輸入和5路繼電器開關量輸出，用于外部觸發記錄和越限告警輸出。 | |
設置功能 | 可對時鐘進行設置，對監測參數和裝置參數進行設置、修改和查看，并設有密碼保護。 | |
記錄存儲 | 電壓偏差、頻率偏差、三相不平衡度、諧波監測的一個基本記錄周期為3s，其時間標簽為基本記錄周期的結束時刻；設備記錄保存時間間隔可設置，范圍為1~15分鐘，時間標簽為該時間段結束時刻。短時電壓閃變一個記錄周期為10分鐘，長時電壓閃變的一個記錄周期為2小時。設備的存儲記錄最長保存時間為90天，之后按先進先出的原則更新。（選配內存） | |
統計功能 | 可按設置的統計時間間隔在線統計電能質量指標，包括最大值、最小值、平均值、95%概率大值以及各電能質量指標的越限次數和合格率。統計數據以壓縮的PQDIF文件的方式保存。 | |
對時功能 | 裝置具有手動對時、IRIG-B碼對時和網絡對時等方式，網絡對時報文符合標準網絡時間協議NTP和簡單網絡時間協議SNTP，以保持和遠方時鐘服務器時間一致。 | |
觸發錄波 | 可根據要求設定事件觸發條件，支持手動和自動方式，記錄事件觸發前、后波形數據，以事件列表和壓縮的PQDIF文件的方式保存事件記錄。 | |
報警功能 | 電能質量指標越限時，指示燈報警，并輸出開關量信號，同時記錄越限發生時間，越限類型、越限結束時間和越限幅度，越限記錄以文本的形式保存。 | |
